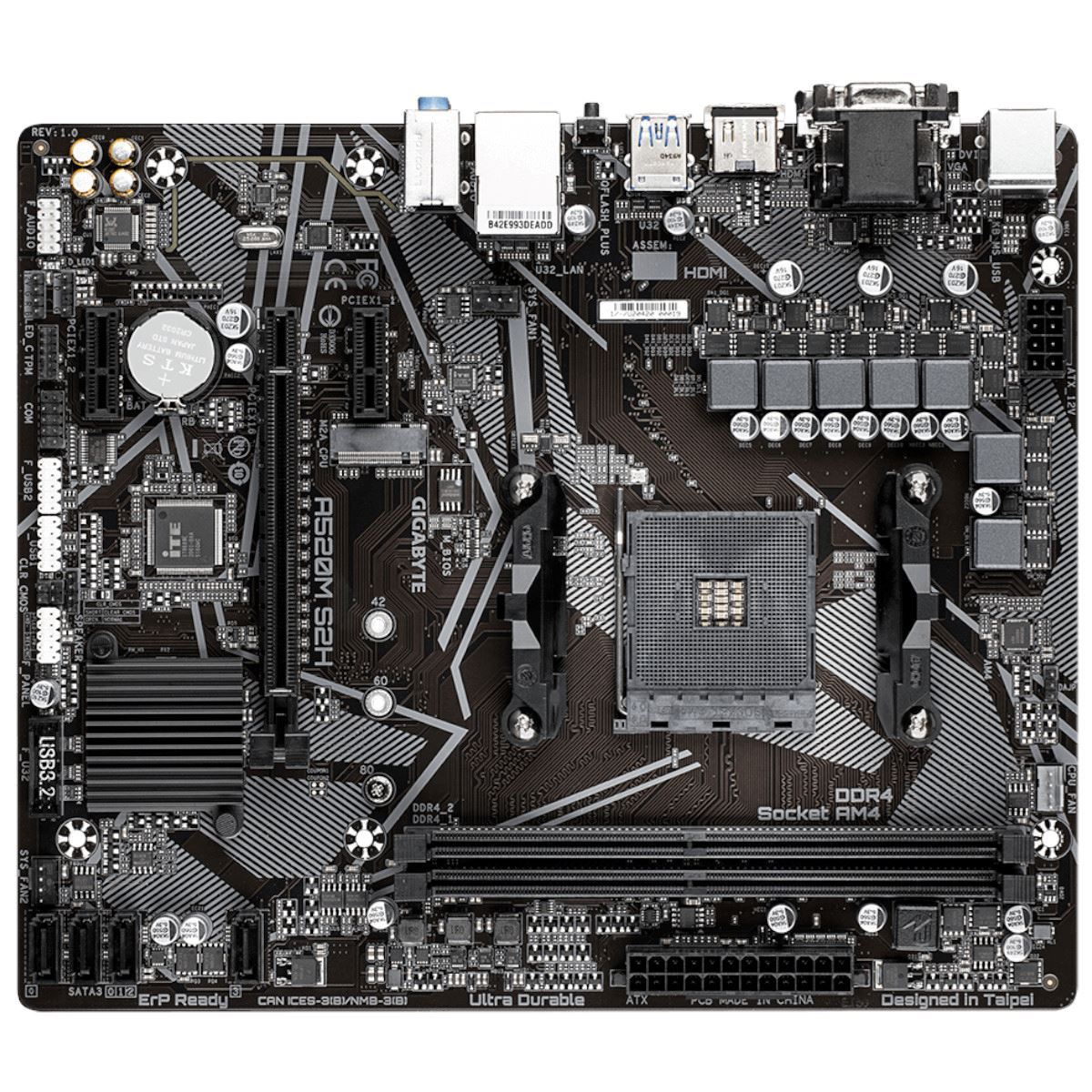

Tarjeta Madre Gigabyte micro ATX A520M S2H, S-AM4, AMD A520, HDMI, 64GB DDR4 para AMD
ESPECIFICACIONES
AMD Socket AM4, compatible con: procesadores AMD Ryzen ™ de tercera generación / AMD Ryzen ™ de tercera generación con procesadores gráficos Radeon ™
Chipset: AMD A520
Memoria
2 x zócalos DDR4 DIMM que admiten hasta 64 GB (capacidad de un solo DIMM de 32 GB) de memoria del sistema
Procesadores AMD Ryzen ™ de 3.a generación:
compatibilidad con DDR4 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 / Módulos de memoria de 2400/2133 MHz
AMD Ryzen ™ de 3.a generación con procesadores gráficos Radeon ™:
compatibilidad con DDR4 5000 (OC) / 4866 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200 / Módulos de memoria 2933/2667/2400/2133 MHz
Arquitectura de memoria de doble canal
Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin búfer ECC
Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer no ECC
Soporte para módulos de memoria Extreme Memory Profile (XMP)
Gráficos integrados
Integrado en la tercera generación de AMD Ryzen ™ con procesadores gráficos Radeon ™:
1 x puerto D-Sub, que admite una resolución máxima de 1920x1200 a 60 Hz
1 puerto DVI-D, que admite una resolución máxima de 1920x1200 a 60 Hz
* El puerto DVI-D no admite la conexión D-Sub mediante adaptador.
1 x puerto HDMI, que admite una resolución máxima de 4096x2160 a 60 Hz
* Soporte para la versión HDMI 2.1, HDCP 2.3 y HDR.
Soporte para hasta 3 pantallas al mismo tiempo
Memoria compartida máxima de 16 GB
Audio
Códec Realtek ® ALC887
Audio de alta definición
2/4 / 5.1 / 7.1 canales
LAN: Chip LAN Realtek ® GbE (1000 Mbit / 100 Mbit)
Ranuras de expansión
UPC: 1 x ranura PCI Express x16, compatible con PCIe 3.0 y funcionando a x16
Conjunto de chips: 2 x ranuras PCI Express x1, compatibles con PCIe 3.0
Interfaz de almacenamiento
1 x conector M.2 (Socket 3, clave M, tipo 2242/2260/2280 SATA y compatibilidad con SSD PCIe 3.0 x4 / x2)
Conjunto de chips: 4 x conectores SATA 6Gb / s
Soporte para RAID 0, RAID 1 y RAID 10
USB
4 puertos USB 3.2 Gen 1 en el panel posterior
Conjunto de chips: 2 puertos USB 3.2 Gen 1 disponibles a través del encabezado USB interno
6 puertos USB 2.0 / 1.1 (2 puertos en el panel posterior, 4 puertos disponibles a través de los encabezados USB internos)
Conectores de E / S internos
1 conector de alimentación principal ATX de 24 pines
1 conector de alimentación ATX 12V de 8 pines
1 x cabezal de ventilador de CPU
2 x encabezados de ventilador del sistema
1 x encabezado de tira de LED direccionable
1 x cabezal de tira de LED RGB
1 x conector M.2 Socket 3
4 x conectores SATA 6Gb / s
1 x encabezado del panel frontal
1 x encabezado de audio del panel frontal
1 x encabezado USB 3.2 Gen 1
2 x encabezados USB 2.0 / 1.1
1 x encabezado del módulo de plataforma segura (TPM) (2x6 pines, solo para el módulo GC-TPM2.0_S)
1 x encabezado de puerto serie
1 x cabezal de altavoz
1 x cabezal de intrusión en el chasis
1 x puente CMOS transparente
Conectores del panel trasero
1 x puerto de teclado / mouse PS / 2
1 x puerto D-Sub
1 x puerto DVI-D
1 x puerto HDMI
4 puertos USB 3.2 Gen 1
2 x puertos USB 2.0 / 1.1
1 x puerto RJ-45
1 x botón Q-Flash Plus
3 x conectores de audio
Controlador de E / S: Chip controlador de E / S iTE
Monitoreo de H / W
Detección de voltaje
Detección de temperatura
Detección de velocidad del ventilador
Advertencia de sobrecalentamiento
Advertencia de falla del ventilador
Control de velocidad del ventilador
* La compatibilidad con la función de control de velocidad del ventilador dependerá del ventilador que instale.
BIOS
1 flash de 128 Mbit
Uso de BIOS AMI UEFI con licencia
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Características unicas
Soporte para APP Center
* Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
BIOS
EasyTune
Fast Boot
Game Boost
ON / OFF Charge
RGB Fusion
Smart Backup
System Information Viewer
Soporte para Q-Flash Plus
Soporte para Q-Flash
Soporte para Xpress Install
Software incluido
Norton Internet Security (versión OEM)
Utilidad de control de ancho de banda LAN para juegos Realtek ® 8118
Sistema operativo
Soporte para Windows 10 de 64 bits
Factor de forma
Factor de forma Micro ATX; 24,4 x 20,5 cm
Características
Familia de procesador: AMD
Circuito integrado de tarjeta madre: AMD A520
Socket de procesador: Socket AM4
Circuito integrado: AMD A520
Memoria interna, máxima: 64 GB
Tipo de memoria: DDR4-SDRAM
Especificaciones
Puertos e Interfaces
Número de puertos HDMI 1
Cantidad de puertos VGA (D-Sub) 1
Ranuras de expansión
Ranuras x16 PCI Express 1
Peso y dimensiones
Profundidad 205 mm
Ancho 244 mm
Detalles técnicos
USB 3.0 ( 3.1 Gen 1 ) cantidad de puertos 1
Factor de forma Micro ATX
Cantidad total de conectores SATA 3
Memoria
Número de ranuras de memoria 2
No ECC Si
Tipos de memoria compatibles DDR4-SDRAM
Tipo de ranuras de memoria DIMM
Memoria interna máxima 64 GB
Canales de memoria Dual-channel
ECC Si
Velocidades de reloj de memoria soportadas 2133,2400,2667,2933,3200,3333,3600,4000,4400,4600,4866,5000 MHz
BIOS
BIOS, tamaño de memoria 128 MB/s
Tipos de BIOS UEFI AMI
Conexión
Ethernet Si
Procesador
Fabricante de procesador AMD
Procesador compatible AMD Ryzen 3 3rd Gen
Familia de procesador AMD
Socket de procesador Socket AM4
Desempeño
Componente para PC
HDCP Si
Niveles RAID 0,1,10
Circuito integrado de tarjeta madre AMD A520
Familia de componentes de tarjeta madre AMD
Canales de salida de audio 7.1 canales
Interno I/O
Conector para tiras LED RGB Si
Conector de ventilador CPU Si
Conector de potencia ATX (24 pines) Si
Interfaces de disco de almacenamiento soportados M.2, PCI Express 3.0, SATA
USB 2.0, conectores 2
Conector para ventilador Si
Número de conectores a ventilador de chasis 2
